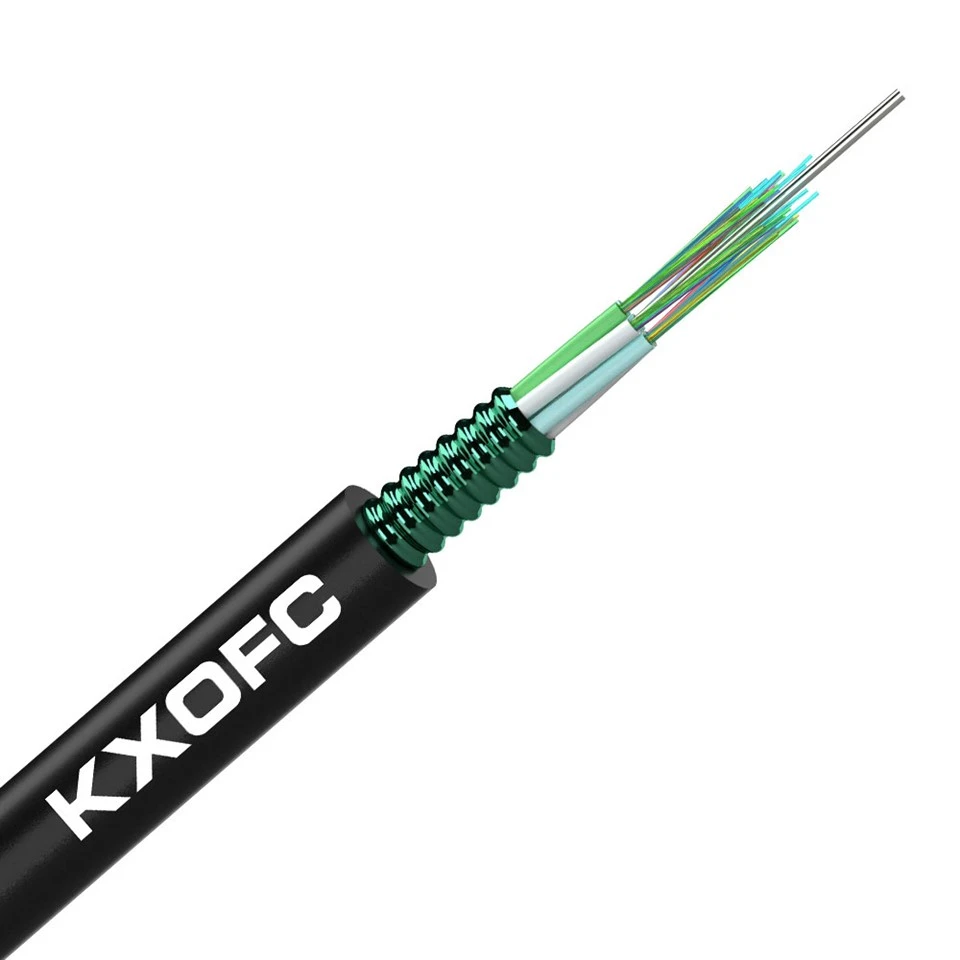

Bruņots optiskās šķiedras kabelis, viens režīms

pašu zīmolu





FTTH pilienu kabelis-Tintes drukāšana

Plakans kabelis{0}}Plazmas drukāšana

Āra kabelis GYTC8S-Dzelzs apdruka

Pārvada kabelis- SC/UPC-SC/APC

GYTC8S 24 kodolu -koka bungas

FTTH kabelis-1km cilindrs

FTTH kabeļa-kastes iepakojums

Patch cords-Palešu iepakojums







Iepakojiet un nosūtiet



Patch auklas palešu piegādē

FTTH kabelis kartona iepakojumā

Plakans kabelis saplākšņa trumuļa iepakojumā

Kompozītmateriāla cilindrs, kas ir pilnībā iekrauts konteinerā

Masīvkoka bungu iekraušanas foto







**Galvenie punkti kanāla kabeļa uzstādīšanai**

**1. Prasības kanāliem un caurulēm**

Pirms kanāla kabeļa uzstādīšanas jāveic šādi sagatavošanās darbi:

**Kabeļu izvēles principi:**

- Ja dizainā nav norādīts cauruļvada novietojums, cauruļvadi jāizmanto slāni pa slānim **no apakšas uz augšu un no abām pusēm virzienā uz vidu**.

- Caurules pozīcijām, ko kabeļi aizņem blakus esošo kanālu sekcijās, jābūt relatīvi konsekventām, lai izvairītos no pārslēgšanās no vienas kanāla malas uz otru.

- Tajā pašā maršrutā atlasīto cauruļvadu pozīciju nevajadzētu mainīt.

**Cauruļu tīrīšana:** Pirms uzstādīšanas cauruļvadi ir jāiztīra, lai nodrošinātu, ka tie nav aizsprostoti.

**2. Apakš-kanālu uzstādīšana**

Uzstādot kabeļus liela{0}diametra plastmasas kanālos, parasti tiek izmantoti plastmasas apakšvadi{1}}, lai uzlabotu cauruļvadu izmantošanu un aizsargātu kabeli:

| Vienums|Prasība |

| Apakš-kanāla materiāls|Plastmasas caurules ar labu izturību un vides saderību |

| Apakš{0}}cauruļu skaits|Vairāku apakšvadu kopējais ekvivalentais ārējais diametrs nedrīkst pārsniegt **85% līdz 90%** no galvenā kanāla iekšējā diametra. |

| Apakš-kanāla iekšējais diametrs|Nedrīkst būt mazākam par **1,5 reizēm** par kabeļa ārējo diametru. |

| Uzstādīšanas metode|Vairāki apakšvadi{0}}vienā galvenajā kanālā ir jāuzstāda **ar vienu vilkšanu**. |

| Savienojuma prasība|Apakš-kanāliem **nedrīkst būt savienojuma** galvenā kanāla iekšpusē. |

| Gala blīvējums|Neizmantotie apakšvada{0}}galiem jābūt noslēgtiem pret ūdens iekļūšanu. |

| Krāsu kodēšana|Vairāki apakš{0}}kanāli vienā un tajā pašā galvenajā kanālā ir jānošķir, izmantojot dažādas krāsas. |

**Apakš{0}}kanāla izvirzījuma garums:**

- Lūkās/rokurbumos apakš-kanālu izvirzījuma garumam jābūt **200 mm līdz 400 mm**.

- Elektrības kanālos apakš-kanālu izvirzījuma garums var būt **150 mm līdz 200 mm**.

**3. Kabeļa uzstādīšanas metode**

Kanālu kabeļus var uzstādīt, izmantojot mehānisku vilkšanu vai manuālu vilkšanu:

- Vilkšanas spriegums vienai vilkšanai **nedrīkst pārsniegt kabeļa pieļaujamo stiepes izturību**.

- Pēc uzstādīšanas kabelim jābūt **bez vērpšanas, krustošanās, acīmredzamām skrāpējumiem vai bojājumiem**.

- Kabelis **nedrīkst būt saliekts 150 mm** robežās no izejas no caurules.

- Cauruļu līkumos vai krustojumos ar citiem šķēršļiem aizsardzībai jāizmanto vadošās ierīces vai zvana-mutes aizsargcaurules.

**4. Uzstādīšana lūkās/rokurbumos**

Kabeļu uzstādīšana akās/rokurbumos atbilst šādām prasībām:

- Kabelim jābūt **stingri nostiprinātam** un jāaizsargā ar elastīgu plastmasas cauruli (piemēram, gofrētu cauruli).

- Kabeļu savienojuma aizdari jāuzstāda virs

gada-ūdens līmenis, un to atbalsta aizsargkronšteini.

- Kabeļi **nedrīkst iet tieši caur** lūku.

- Rezervētajiem kabeļu garumiem jābūt uztītiem atbilstoši lieces rādiusa prasībām un droši piestiprinātiem pie kronšteiniem.

- **Ir jāuzstāda kabeļu identifikācijas zīmes vai uzlīmes** (katrā lūkā jāievieto izkārtne).

- Kabeļu savienojuma aizbāžņi jāpiestiprina pie iepriekš-iegultiem veidgabaliem lūkas sienā.

**5. Caurules blīvējums**

Pēc kabeļa uzstādīšanas gan galveno kanālu, gan apakš{0}}kanālu galiem ir jābūt cieši noslēgtiem atbilstoši konstrukcijai, lai novērstu ūdens, tvaiku un gružu iekļūšanu.
